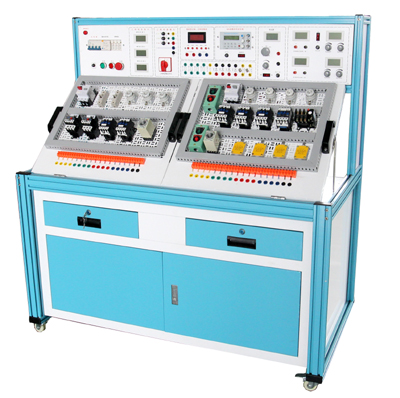

HYWK-88AC機電綜合實訓考核裝置
一、概述：
機電技術綜合實訓考核裝置,機電技術綜合實訓考核臺,機電專業綜合實訓考核平臺,包含電氣實訓和機械裝配兩大模塊。電氣實訓模塊包含智能電源控制功能、電氣考核功能、電氣自動檢測功能、PLC程序檢測功能、電氣實訓功能；機械裝配模塊包含部件組裝、整體組裝、組裝測量、器材庫等功能，滿足機電專業電氣安裝與裝配學習要求。平臺在滿足機電專業通用性技能學習的基礎上，融入信息化考核模塊，一方面可以幫助學生完成技能訓練，一方面可以滿足技能水平測試的需求。
二、技術參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高≤1400mm×860mm×1010mm；
4、整機功耗：≤1.5 kVA；
5、安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、設備組成：
1、電氣考核模塊：電氣實訓考核功能，用于學生電氣接線實訓和考核。包含PLC主機、變頻器、電器元件（空氣開關、熔斷器、交流接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、指示燈、接線端子等）、通用安裝板、角度調節支架等構成。要求可選配不同器件進行組合成多種類型的實訓電路，完成不同實訓內容。角度調試機構要求根據人體工程學設計，通用安裝板可在0-90度調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。操作過程要求只需要輕輕按壓考核板左側的調節把手即可控制考核板的升降，可在0-90度內任意停靠，方便實用。學生選取不同器件完成不同實訓電路的接線，接線完成后，可將接線信息反饋給軟件平臺，完成接線情況的檢測。
2、電氣實訓模塊：該模塊為開放式網孔板，用于電氣安裝接線實訓。包含通用網孔板、角度調節支架、電氣器件等構成。模塊要求采用網孔板式結構，安裝快捷、方便、空間利用率高。角度調試機構根據人體工程學設計，通用安裝板可在0-90度8檔位每檔11度的調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。學生可以根據不同類型的電路選擇所需器件在該模塊上進行日常的器件安裝與電氣回路的接線。
四、實訓項目
1、掌握電氣線路線圖的符號；
2、掌握電氣線路圖的器件選擇；
3、掌握用萬用檢測電氣元器件方法；
4、掌握用萬用測量電壓、電阻、電流的方法；
5、掌握三相異步電機的自鎖控制控制線路的接線；
6、掌握三相異步電機的正反轉控制線路的接線；
7、掌握三相異步電機的連續與點動混合控制線路的接線；
8、掌握三相異步電機的順序控制線路的接線；
9、掌握三相異步電機的多地控制線的接線；
10、掌握三相異步電機的Y-△降壓?jiǎn)?dòng)控制線路的接線；
11、掌握PLC基本指令的使用；
12、掌握PLC的聯機控制的操作；
13、掌握PLC控制三相異步電機啟?？刂频慕泳€和程序；
14、掌握PLC控制三相異步電機順序啟?？刂频慕泳€和程序；
15、掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；
16、掌握PLC控制三相異步電機Y-△降壓?jiǎn)?dòng)控制的接線和程序；
17、掌握PLC控制三相異步電機多地控制的接線和程序；
18、掌握PLC控制三相異步電機正反轉控制的接線和程序；
19、掌握PLC控制三相異步電機自動往返控制的接線和程序；
20、掌握PLC控制三相異步電機的調試；
|
