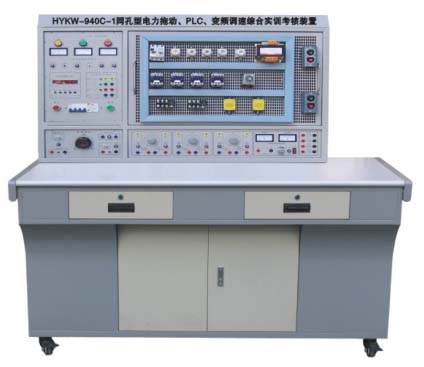

HYKW-940C 網孔型電氣控制實訓裝置
一、產品特點：
電氣控制實訓裝置綜合了大中專院校 “ 電力拖動 ” 、 “ 工廠電氣控制技術 ” 、 “ 繼電接觸控制 ” 等課程教學大綱的要求而研發。采用 “ 網孔板 ” 結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院?，F(xiàn)階段實訓設備的更新改造，迅速開設實訓課程的理想實訓設備。
二、技術性能：
1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz
2 、溫度： -10℃ ～ 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.0KVA
4 、重量： 200Kg
三、實訓屏構成與性能：
1 、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2 、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。
3 、設有 450V 指針式交流電壓表三只，指示輸入三相電源線電壓。
4 、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。
5 、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6 、勵磁電源：直流 220V/ 0.5A ，具有短路保護
7 、電樞電源：直流 0-220V/ 2A 連續可調電源一路，具有短路保護
8 、連續可調交流電源： 0-240V 連續可調，具有短路保護
9 、可調同步勵磁電機電源： 0-40V/ 2A 連續可調，具有短路保護
10 、磁盤電阻： 90Ω 四組， 900Ω 兩組
11 、整流二極管： IN5408 四只
四、實訓操作桌：
鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、參考實訓考核項目：
1 ．三相異步電動機閘刀開關正轉控制線路
2 ．三相異步電動機接觸器點動正轉控制線路
3 ．三相異步電動機具有自鎖的正轉控制線路
4 ．三相異步電動機具有過載保護的正轉控制線路
5 ．三相異步電動機倒順開關控制正反轉控制線路
6 ．三相異步電動機接觸器聯鎖的正反轉控制線路
7 ．三相異步電動機按鈕聯鎖的正反轉控制線路
8 ．三相異步電動機按鈕接觸器復合聯鎖控制線路
9 ．工作臺自動往返行程控制線路
10 ．三相異步電動機接觸器控制串聯電阻降壓起動線路
11 ．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12 ．三相異步電動機手動 Y/△ 降壓起動
13 ．三相異步電動機接觸器控制 Y/△ 降壓起動
14 ．三相異步電動機時間繼電器控制 Y/△ 降壓起動
15 ．三相異步電動機 QX3-13 型 Y/△ 自動起動控制線路
16 ．三相異步電動機的多地控制
17 ．三相異步電動機半波整流能耗制動控制線路
18 ．三相異步電動機全波整流能耗制動控制線路
19 ． C620 車床電氣控制線路
20 ．三相異步電動機手動降壓起動
21 ．三相異步電動機單相運行反接制動控制線路
22 ．電動葫蘆電氣控制線路
23 ． C6163 車床電氣控制線路
24 ．三相異步電動機控制電路聯鎖控制線路
25 ．三相異步電動機主電路聯鎖控制線路
26 ．雙速電機手動變速器控制線路
27 ．雙速電機時間繼電器控制強路
28 ．同步電動機的能耗制動控制線路
29 ．直流電機啟動訓練
30 ．直流電機的調速訓練
31 ．直流電機反轉訓練
32 ．直流電機制動實驗訓練
33 ．直流電機拆裝訓練
34 ．直流電機檢修訓練
|
