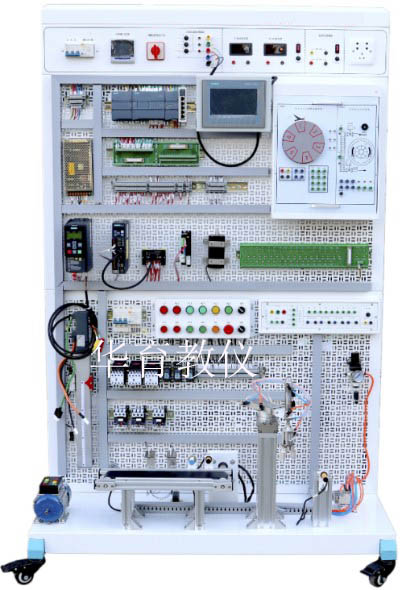

HYNIA-1B型PLC可編程控制技術實驗開發平臺
PLC可編程控制技術實驗開發平臺主要由網孔實訓屏和自動化部件組成，集成西門子現場總線與工業以太網課程而研發的教學系統，基本覆蓋了當今自動化的各種控制方式：常規的電氣技術實訓PLC實訓、變頻技術實訓、智能控制技術實訓、工業控制網絡實訓等。
一、實訓屏
1、外形尺寸： 1200 mm×700 mm×1900mm (長×寬×高) （誤差±3%）。
2、網孔板材質：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。
3、框架采用鋼壁厚度為1.5mm以上的加厚彩鋼方管，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。
4、 腳輪：采用四只橡膠帶鎖萬向輪，前面兩只帶剎車。
二、設備配備要求
系統容量設計為1-2kVA，三相五線AC380V供電。
1、電源模塊
1）提供漏電保護器、單相插座、三相380V交流電源，電源輸出處設有過流保護。
2、直流電源
1）提供1路0~20mA的可調電流信號輸出，1路0~10V的給定電源模塊。1路24V/5A固定直流電源
3、PLC實訓組件
配置西門子S7-200smart CPU SR40數字量24點輸入/16點繼電器輸出,配套編程電纜。。
4）變頻器實訓組件
變頻調速單元采用西門子V20 0.37KW，提供操作面板；
5）觸摸屏實訓組件
觸摸屏單元采用TPC7032 7寸彩色觸摸屏，以太網接口一個，用于PLC主機以太網通訊，控制和顯示各單元的運行狀態。
7）PLC實訓組件
實訓組件主要由電源掛箱虛實結合掛箱，掛箱區域采用開放式結構可根據需求增加不同掛箱。
實訓掛箱一 音樂噴泉/搶答器/基礎實驗 1塊
實訓掛箱二 裝配流水線/交通信號燈/自動供水/天塔之光 1塊
實訓掛箱三 自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 1塊1
實訓掛箱四 自動成型系統/機械手控制/溫度控制/直流電機控制 1塊
實訓掛箱五 郵件分檢系統/步進電機的控制 1塊
實訓掛箱六 加工中心刀具庫/洗衣機自動控制 1塊
實訓掛箱七 四層電梯的PLC控制/中間繼電器 1塊
8)電氣元件
交流接觸器 3 只、時間繼電器 2 只、按鈕 3 只、熱繼電器 2 只、斷路器 1 只、接線排 20 孔。
9）電機導軌
包含光碼盤測速系統、數顯轉速表及固定電機的導軌等。同時設有光電編碼信號輸出，包括A、B兩個通道；
10) 三相鼠籠異步電機 交流380V/△/Y/180W
11）電腦桌
4040鋁型材框架和鈑金結構，帶鍵盤托架和計算機主機托盤，用于放置計算機，下方裝有萬向輪。尺寸：560mm×600mm×1020mm。
三、配置清單
來電索取
四、實訓項目
1. PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）
PLC虛擬控制應用實訓
1. 四層電梯控制
2. 搶答器控制
3. 天塔之光控制
4. 音樂噴泉控制
5. 十字路口交通燈控制
6. 水塔水位控制
7. 自動送料裝車系統控制
8. 傳送帶控制
9. 裝配流水線控制
10. 多種液體混合裝置控制
11. 自控成型機控制
12. 自動洗衣機控制
13. 機械手控制控制
14. 自控軋鋼機控制
15. 郵件分揀機控制
16. 自動售貨機控制
典型電動機控制實操實訓
1. 三相鼠籠式異步電動機點動和自鎖PLC控制
2. 三相鼠籠式異步電動機聯動正反轉PLC控制
3. 三相鼠籠式異步電動機帶延時正反轉PLC控制
4. 三相鼠籠式異步電動機Y/△轉換起動PLC控制
PLC、變頻器、觸摸屏綜合應用技能實訓
1. 變頻器功能參數設置與操作
2. 外部端子點動控制
3. 變頻器控制電機正反轉
4. 多段速度選擇變頻調速
5. 變頻器無級調速
6. 外部模擬量方式的變頻調速控制
電力拖動部分實訓內容
1．三相異步電動機接觸器點動控
2．三相異步電動機接觸器自鎖控制線路
3．三相異步電動機Y/△自動控制線路
4．接觸器聯鎖的正反轉控制線路
5．按鈕聯鎖的三相異步電動機正反轉控制線路
6．雙重聯鎖的三相異步電動機正反轉控制線路
|
