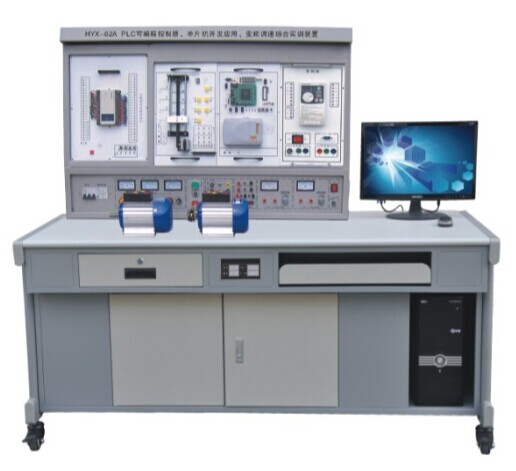

HYX-62A 型 PLC 可編程控制器、單片機開發應用及電氣控制綜合實訓裝置
一、概述
HYX-62A 型可編程控制器實訓裝置， PLC 部分集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物等于一體，可直觀地進行 PLC 的基本指令訓練，多個應用廣泛的 PLC 實際應用模擬實驗和實物控制實訓，也為高層次的設計開發實驗實訓提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中選出的實訓實驗項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。
單片機開發應用部分功能強大，實訓內容豐富，可完成單片機接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等眾多項目訓練。
二、特點
1 ． 裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2 ．雙口接線法 PLC 主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解 PLC 的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性
3 ． PLC 實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4 ．單片機實訓項目豐富，結構科學、合理。
5 ．采用三菱 FX 系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
6 ． 組態棒圖教學 采用 MCGS 工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
三、裝置構成
（一） PLC 部分
1 ． PLC 可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置
2 ． PLC 可編程控制器實訓裝置 ( 掛箱規格： 40×24× 6 cm )
1 ）交通信號燈 PLC 自動控制
2 ）攪拌器的 PLC 自動控制
3 ）LED 數碼管顯示 PLC 自動控制
4 ）四層電梯的 PLC 自動控制（實物）
5 ）加工中心刀具庫選擇控制（實物）
6 ）藝術彩燈造型的 PLC 控制
7 ）電機的自動控制（實物）
8 ） 步進電機的 PLC 控制（實物）
9 ） 模擬電視發射塔
10 ）自動送料裝車系統
11 ）自動售貨機
12 ）自動成型系統
13 ）水塔自動供水系統
14 ）郵件自動分揀系統
15 ）自動洗衣機系統
16 ）電鍍系統
17 ）繼電器控制（一）
18 ）三相鼠籠電動機
19 ）基礎實驗裝置
3 ． PLC可編程控制器實訓裝置操作桌
4 ． 編程應用軟件
5 ． PLC 仿真實訓軟件一套
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能
（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查
6 ． 工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
7 ． PLC 可編程控制器（接口都已引到面板）及轉接通迅電纜。
8 ． 電腦或手持編程器（用戶自備或代購）
（二）單片機掛箱模塊部分
1 ．LED 點陣顯示模塊、點陣式字符液晶顯示模塊、 8253 定時計數器、 A/D 轉換、 D/A 轉換、 V/F 轉換、 F/V 轉換、串引 EEPROM 、 EEPROM 、 Flash Rom 、 SRAM 、 I 2 C 總線接口
2 ．8251 串引口擴展、 232 總線串引接口、單片機最小應用系統 1 、單片機最小應用系統 2 、拔碼開關輸出
3 ．ISD 1420 語音控制、 IC 卡讀寫接口、實時時鐘 / 日歷、 USB 接口、 RS232 轉 RS485 接口
4 ．8279 接口電路、 8255 I/O 擴展、 8155 I/O 擴展、動態掃描顯示模塊、轉換接口、 MC14433 、整列式鍵盤實驗?zāi)K
5 ．步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈 / 十字路口交通燈、數字頻率計、看門狗
6 ．十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單項脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。
7 ．主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口
8 ．單片機與 CPLD 實驗、 sh51 仿真器
四、技術性能
1 、輸入電源：三相四線電源，輸入時指示燈亮。
2 、電源輸出：有漏電型保護器、過載、短路保護裝置。
A ．三相四線 380V 輸出，由三只電壓表指示輸出電壓
B ．～ 220V 通過安全插座輸出
C ． +24V/ 2A 直流穩壓輸出（數顯）
D ． +5V/ 1A 直流穩壓輸出（數顯）
E ． ±12V/ 1A 直流穩壓輸出（根據裝置需求而定）
3 、 PLC 可編程控制器：
品牌、型號：三菱 FX1N-40–40mR （輸入 24 點，輸出 16 點），PLC主機可根據用選戶需要選擇：三菱FX3U、歐姆龍、西門子系列各型號PLC主機、價格另議。。
4 、重量： 100Kg
5 、外形尺寸： 160×75× 150 cm 3
五、基本實訓項目
（一） PLC 控制部分
1 ）與、或、非邏輯功能測試
2 ）跳轉、分支功能訓練
3 ）數據處理功能訓練
4 ）交通信號燈 PLC 自動控制
5 ） LED 數碼官顯示 PLC 自動控制（實物）
6 ）加工中心刀具庫選擇控制（實物）
7 ）電機的自動控制（實物）
8 ）模擬電視發射塔實驗
9 ）自動售貨機
10 ）水塔自動供水控制系統
11 ）自動洗衣機控制系統模擬訓練
12 ）定時器、計數器功能測試
13 ）移位寄存器測試
14 ）微分、位操作測試
15 ）攪拌器的 PLC 自動控制
16 ）四層電梯的 PLC 自動控制（實物
17 ）藝術彩燈造型的 PLC 控制
18 ）步進電機的 PLC 控制（實物）
19 ）自動送料裝車系統控制
20 ）自動成型訓練
21 ）郵件自動分揀
22 ）電鍍過程控制
23 ）三相鼠籠式異步電動機點動控制和自鎖控制 ( 實物 )
24 ）三相鼠籠式異步電動機聯動正反轉控制 ( 實物 )
25 ）三相鼠籠式異步電動機帶延時正反轉控制 ( 實物 )
26 ）三相鼠籠式異步電動機 Y/△ 轉換起動控制 ( 實物 )
27 ） MSGS 組態棒圖實驗教學 , 利用已編輯好組態棒圖 , 對以上任何實驗進行動 態跟蹤教學實驗
28 ）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（二）單片機部分
1 ．存儲器塊清零
2 ．二進制到 BCD 碼轉換
3 ．二進制到 ASCII 碼轉換
4 ．程序跳轉表
5 ．內存塊移動
6 ．?dāng)?shù)據排序
7 ． P1 口輸入、輸出實驗
8 ．繼電器控制實驗
9 ．用 74LS244 讀入數據
10 ．用 74LS273 輸出數據
11 ．串行數據轉換并行數據
12 ．并行數據轉換串行數據
13 ．PWM 轉換電壓實驗
14 ．音頻控制實驗
15 ．8255 輸入、輸出實驗
16 ．8155 輸入、輸出實驗
17 ．5LED 靜態串行顯示實驗
18 ．6LED 動態掃描顯示實驗
19 ．查詢式鍵盤實驗
20 ．陣列式鍵盤實驗
21 ．計數器實驗
22 ．定時器實驗
23 ．8253 定時器實驗
24 ．外部中斷實驗
25 ．串行口通訊實驗
26 ．ADC0809 模數轉換實驗
27 ．DAC0832 數模轉換實驗
28 ．MC14433 模數轉換實驗
29 ．EEPROM 外部數據程序存儲器實驗
30 ．SRAM 外部數據存儲器擴展實驗
31 ．93C 46 串行 EEPROM 數據讀寫實驗
32 ．電子時鐘實驗
33 ．電子琴模擬實驗
34 ．打印機控制實驗
35 ．汽車轉彎信號燈控制實驗
36 ．溫度傳感器溫度控制實驗
37 ．溫度過程控制模擬實驗
38 ．五相步進電機模擬實驗
39 ．計算器實驗
40 ．?dāng)?shù)字頻率計實驗
41 ．V/F 轉換實驗
42 ．F/V 轉換實驗
43 ．LED 點陣顯示實驗
44 ．字符液晶顯示屏控制實驗
45 ．8279 鍵盤掃描顯示實驗
46 ．看門狗實驗
47 ．8251 串行口擴展通訊實驗
48 ．I 2C 總線讀寫實驗
49 ．RS232 轉 RS485 實驗
50 ．USB 接口實驗
51 ．十字路口交通燈控制實驗
52 ．五功能邏輯筆實驗
53 ．直流電機驅動調速實驗（實物）
54 ．步進電機驅動實驗（實物）
55 ．IC 卡讀寫實驗
56 ．實時時鐘 / 日歷控制實驗
57 ．語音芯片控制實驗
58 ．單片機與 CPLD 實驗
59 ．8051 與 PC 機串行口通訊實驗
60 ．Flash Rom 外部程序存儲器實驗
61 ．多功能密碼鎖實驗
|
