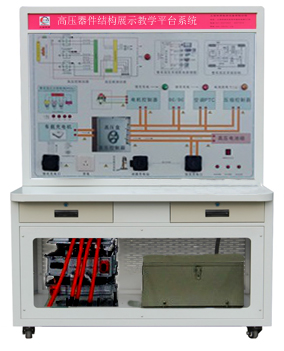

HY-QCX303高壓器件結構系統示教板
一．概述
純電動汽車高壓器件結構系統示教板是配合大中院校、職業學院新能源汽車專業的教學實訓之用，該設備采用純電動高壓真實器件系統、展示新能源汽車高的結構與工作原理，適合于學校純電動汽車高壓器件理論和維修教學和實訓。
二．產品組成
操作控制臺、高壓模塊盒、動力電池高壓線纜、電機控制器線纜、快充線束線纜、慢充線束線纜、DCDC線束、車載充電機線束、空調壓縮機線束、空調PTC線束、訓練控制按鈕、原理檢測面板。
三．功能特點
1．控制臺裝有BJEV高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；
2．能充分展示BJEV高壓盒高壓器件的組成結構和工作過程；
3．面板采用4mm鋁塑面板打印有彩色電路圖，耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照面板資料和高壓控制盒的實物，認識和分析高壓控制盒的器件和原理；
4．系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
5．展示BJEV高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；
6．實訓臺面板上安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，這些接口可以訓練學生對高壓電路的連接。
四、實訓實驗項目
1.認識電動汽車高壓器件。
2.整車高壓區認知實訓。
3.了解電動汽車高壓器件基本控制原理與工作過程。
4.高壓器件拆裝與安全防護實訓。
5.高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
6.高壓線路拆裝與檢測實訓。
7.高壓安全系統拆裝與檢測、維護體驗實訓。
五、技術規格
1、外形尺寸：1200×600×1700mm(長×寬×高)
2、動力電源：24V
3、工作電壓：24v
4、工作溫度：-40℃～+50℃
|
