HYFT-20B型自動扶梯實訓設備
一、設備概述

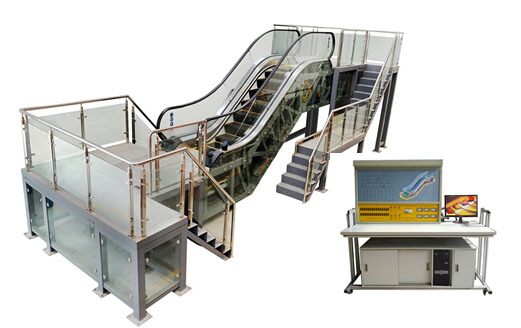

自動扶梯實訓設備包括真實扶梯梯級踏板、扶手、鏈條、臺架、安全保護、電氣控制箱等。自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯設備具備運輸能力，各傳動零件均采用金屬件精制而成，與實際電梯結構組成一致。電梯電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。
二、技術參數
1.輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz
2.整機容量：＜8KVA
3.提升高度：2300mm,額定速度：0.5M/S,輸送能力：8000人/小時。
4.控制方式：PLC+變頻節能自起動控制系統。
5.監控系統：對實訓系統電壓、電流等工況實時監控系統。
6.故障模塊：設備具有30位常見故障設置開關，模擬扶梯實際運行過程中常見故障設置功能。
7.安全保護：設備具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8.外形尺寸：7500mm（長）×3000mm（寬）×3500mm（高）
9.實訓桌尺寸：1600×730×1500mm（長寬高）
10.裝置結構：實訓自動扶梯衍架為全鋼噴塑結構，控制實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌為歐標鋁合金型材搭建而成，美觀大方；實驗柜可擺放控制電腦及常用工具，堅固耐用。
三、基本配置
1、扶梯維修實訓結構組件1套；2、扶梯支撐固定支架組件1套；3、扶梯檢修工作通道平臺組件1套；4、扶梯電氣控制考核實訓系統1套，5、維護安裝實訓工具組件1套，
四、實訓項目
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等）
3、扶梯梯級拆卸實訓。
4、扶梯梯級安裝實訓。
5、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。
6、護壁板、內外蓋板、裙板的清潔保養。
7、電氣控制系統及照明系統檢測維修。
8、扶梯梯級清潔維護。
9、扶梯梯級整體運行檢查。
10、扶梯上、下機房的清潔保養。
11、扶梯潤滑油系統的補充與更換實訓。
|
