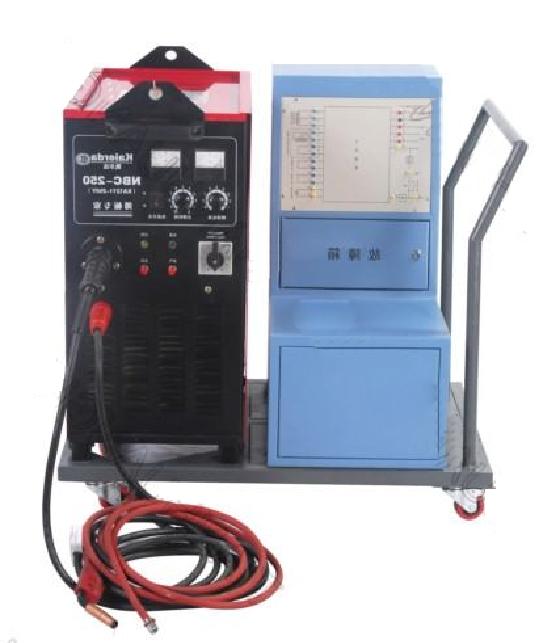

HYQBH-1型CO2氣體保護焊技能實訓裝置
HYQBH-1型CO2氣體保護焊技能實訓裝置是根據《焊接方法與設備》一體化教學需要.用于CO2氣體保護焊理實一體化教學。
一、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz/60Hz
2.空載電壓:18～34V
3.工作電壓：16.5～26.5V
4.額定輸出電流：250A
5.負載持續率：35%
6.適合焊絲直徑：0.8～1.0mm
7.裝置容量：9kVA
8.絕緣等級：F
9.外形尺寸：88cm×58cm×90cm
二、系統配置
實訓裝置主要由焊接電源、送絲機構、二氧化碳氣體保護及配件組成。
1.焊接電源
焊接電源部分包括主變壓器、整流電路、電抗器。主變壓器采用三相抽頭式設計，通過萬能轉換開關改變主變壓器線圈匝數。輸出電流在50A～250A之間可 調。焊接參數匹配寬、電弧柔和、熔滴過渡頻率高。提供直流電壓表、直流電流表各一只，用于顯示輸出端空載電壓、焊接電壓及焊接電流。
2.送絲機構
送絲機構采用獨特的送絲電機，送絲更加平穩，力矩大，送絲速度可以調節。
3.二氧化碳氣體保護
二氧化碳氣體保護部分包括氣體加熱器、電控氣閥等。
|
