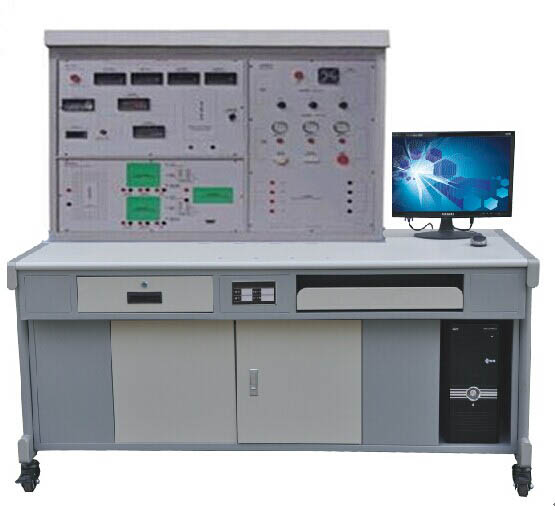

HYTYN-1型太陽能教學實訓裝置
一、系統規格
1.系統電壓：21.5V
2.系統電流：2A
3.系統功率：25W
二、太陽能電池規格
1.組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池 x 1
2.功率：20W
3.工作電壓：17.05±0.5V
4.工作電流：1.20±0.10A
三、控制器規格：
1.光電控制器：額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出
用戶型控制器：，額定電壓：12V，光電電池功率：60W，負載電流：5A，過放電壓：11.0 ± 0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關
四、電表規格：
1.電流表：x 3, 0~2A，顯示模式︰0.5”LCD液晶顯示
2.電壓表：x 3, 0~20V，顯示模式︰0.5”LCD液晶顯示
3.溫度表：x 1, -19.9～99.9℃
五、負載：
1.風扇：x 1，額定電壓：12V，工作電流：0.25A，功率：3W
2.交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
3.LED燈：1組(7顆)；蜂鳴器：x 1；馬達：x 1，額定電壓：12V，工作電流：0.25A，功率：3W
4.開關：x 1；按鈕：x 1
六、電池：
閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），循環充電電流為825mA
6. 電壓器：
1.個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ
2.DC/DC：5個DC/DC電源模塊
3.提供DC轉AC模塊
七、實驗單元：
1.太陽能電池發電原理實驗
2.太陽能光電板能量轉換實驗
3.環境對光電轉換影響實驗
4.太陽能電池光電系統直接負載實驗
5.光電控制型太陽能系統發電實驗
6.光電型控制單元工作原理實驗
7.光電型控制單元充放電保護實驗
8.用戶型太陽能發電和利用實驗
9.用戶型控制單元工作原理
10.用戶型控制單元充放電保護實驗
11.太陽能系統電器負載實驗
12.綜合實驗
13.太陽能電池基本特性測試實驗
14.外部擴充DC轉AC外接電器實驗
15.單晶太陽能電池I-V特性曲線實驗
|
