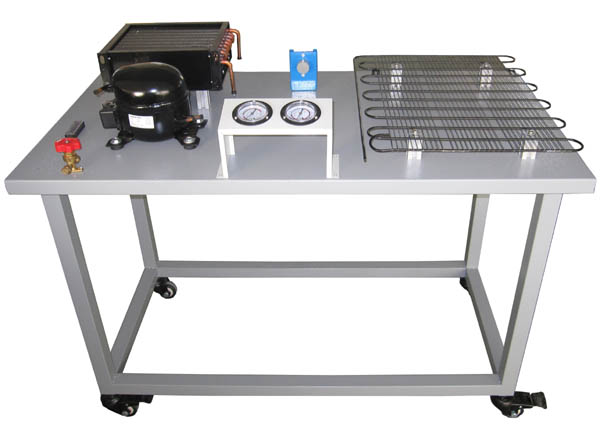

HY-9920Q1型制冷管路維修基本技能實訓裝置
一、產品概述
本實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
二、技術參數：
工作電源：單相三線 220V ± 5 ％ 50Hz
制冷劑： F-12
外形尺寸： 1200 × 600 × 780mm
環境溫度：－ 10 ℃ ～ 40 ℃
相對濕度： <85%
設備重量： 30Kg
二、配置清單：（單臺配置）
|
序號
|
名 稱
|
數量
|
性能描述
|
|
1
|
壓縮機
|
1 臺
|
臥式
|
|
2
|
冰箱過濾器
|
1 個
|
銅質、管狀
|
|
3
|
冰箱冷凝器
|
1 個
|
鐵質噴塑、片式
|
|
4
|
冰箱蒸發器
|
1 只
|
鋁質、管式
|
|
5
|
冰箱溫控器
|
1 只
|
機械可調
|
|
6
|
高壓表
|
1 只
|
指針式
|
|
7
|
低壓表
|
1 只
|
指針式
|
|
8
|
視液鏡
|
2 只
|
圓鏡直視、銅質外殼
|
|
9
|
銅管
|
1 套
|
圓形
|
|
10
|
手閥
|
1 只
|
銅質
|
|
11
|
實驗臺架
|
1 臺
|
鋼木結構
|
|
12
|
實訓指導書
|
1 套
|
與實訓臺配套
|
三、操作工具：（單臺配置）
|
序號
|
名 稱
|
數量
|
性能描述
|
|
1
|
焊具
|
2 只
|
便攜式
|
|
2
|
彎管器
|
1 付
|
鋼質
|
|
3
|
擴口器
|
1 付
|
鋼質
|
|
4
|
鋼管割刀
|
1 把
|
鋼質
|
|
5
|
電鉻鐵
|
1 把
|
內熱式
|
|
6
|
烙鐵架
|
1 個
|
阻燃
|
|
7
|
剝線鉗
|
1 把
|
多用
|
|
8
|
尖嘴鉗
|
1 把
|
鋼質、絕緣
|
|
9
|
螺絲刀
|
2 套
|
十字、一字各 1 把
|
|
|
四、實訓項目
1 、管路距離的確定
2 、割管
3 、彎管
4 、擴管
5 、脹管
6 、把管路安裝到對應部件的合理位置
7 、完成對冰箱系統的保壓
8 、檢漏
9 、判斷冰箱壓縮機的繞組
10 、完成冰箱系統的線路鋪設和連接
11 、抽真空
12 、電氣調試
13 、工況的調整
|
