HYS-820H型電機原理及電機拖動實驗系統
一、系統構成

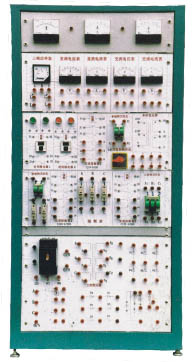

1、實驗裝置采用立式機柜，機柜內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。保護功能齊全。機柜面板上設有基本單元電路模塊，通過適當組合可進行各個電機實驗。
2、配二個1.5KW功率的機組分別固定在二個小車上（直流電動機—直流發電機機組、三相交流電動機－或三相交流電動機—渦流測功機組），直流電動機和轉速3000轉/分。
3、機柜設有晶閘管整流電源，輸出直流電壓0～310伏。輸出大直流電流55A。
4、三相調壓器、電抗器、燈箱負載。
5、選配件有帶PC-232接口的智能測試模塊。
二、實驗內容
1、直流電機認識實驗。
2、直流發電機實驗。
3、直流電動機實驗。
4、并勵電動機實驗。
5、三相變壓器連接組別實驗。
6、三相感應電動機起動和調速實驗。
7、三相感應電動機的空載和短路實驗。
8、三相感應電動機的負載實驗。
|
