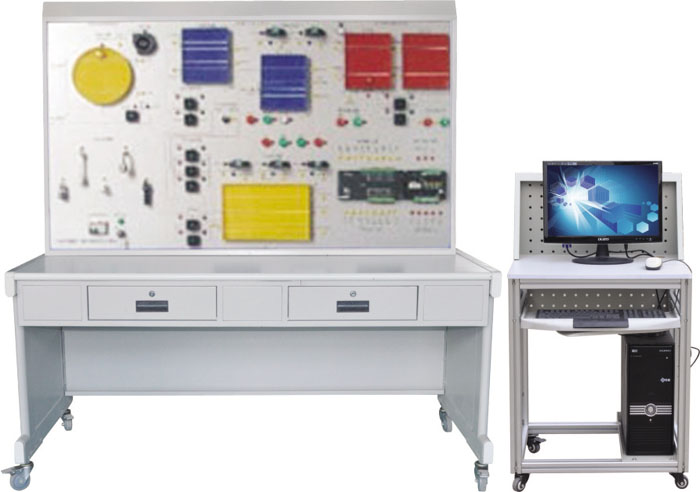

HY-L2型樓宇給排水監控系統實訓裝置
一、裝置組成：
本實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。
二、系統實訓功能：
能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
1、HY-310給排水模擬板：
大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在DDC的控制下顯示水位高度、所有的空壓機和水泵也要求在DDC的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。
2、HW500DDC控制器：
配置： DO配17個點、DI配8個點。
3、P4服務器電腦：
內配置支持DDC的客戶端組態軟件一套、PCLTA-20網絡適配器一塊、DDC配置軟件一套和控制程序一套。并能聯接客戶端電腦4、各種水位傳感器：
采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作、水位傳感器的類型不能少于五種。
三、技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
可擴展，可兼容，LON總線通訊方式
輸出，8點、IO/DO 輸入，17點AI/DI
信號方式；干觸點/0-20MA/0-10A/發10K
四、實訓項目

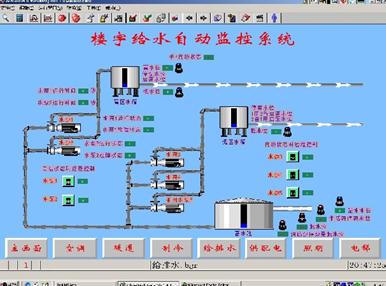

樓宇給水自動監控
1、按線路圖將各部分連線操作實訓；
2、高區水箱水位自動控制操作實訓；
3、中區水箱水位自動控制操作實訓；
4、水泵3和水泵5的定時切換操作實訓；
5、蓄水池水位自動控制操作實訓；
6、故障狀態下系統的運行操作實訓；
7、手/自動狀態下系統的運行操作實訓；
8、觀察水泵的累計運行時間操作實訓；
9、線路故障的判斷與處理實訓；
10、操作錯誤的判斷與糾正實訓。
樓宇排水自動監控
11、按線路圖將各部分連線操作實訓；
12、污水泵啟／?？刂撇僮鲗嵱?；
13、故障狀態下系統的運行操作實訓；
14、手/自動狀態下系統的運行操作實訓；
15、觀察水泵的累計運行時間操作實訓；
16、線路故障的判斷與處理實訓；
17、操作錯誤的判斷與糾正實訓。
樓宇氣壓給水自動監控
18、按線路圖將各部分連線操作實訓；
19、水泵啟/停自動控制操作實訓；
20、空壓機的起?？刂撇僮鲗嵱?；
21、故障狀態下系統的運行操作實訓；
22、手/自動狀態下系統的運行操作實訓；
23、觀察水泵的累計運行時間操作實訓；
24、線路故障的判斷與處理實訓；
25、操作錯誤的判斷與糾正實訓。
樓宇熱水給水自動監控
26、按線路圖將各部分連線操作實訓；
27、熱水器冷水閥啟/閉自動控制操作實訓；
28、電加熱器通/斷自動控制操作實訓；
29、熱水箱補水泵啟/停自動控制操作實訓；
30、故障狀態下系統的運行操作實訓；
31、手/自動狀態下系統的運行操作實訓；
32、觀察水泵的累計運行時間操作實訓；
33、線路故障的判斷與處理實訓；
34、操作錯誤的判斷與糾正實訓。
35、五種液位傳感器的安裝與連接操作實訓；
36、線路故障的判斷與處理實訓；
37、操作錯誤的判斷與糾正實訓。
|
