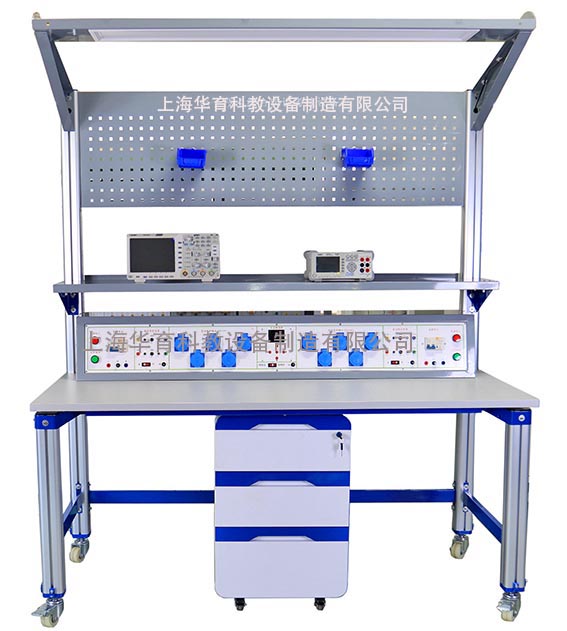

HYGY-70電子產品裝調技能綜合實訓裝置
一、產品概述
電子產品設計與裝調技能綜合實訓裝置是根據國家職業標準和各技能院校相關課程教學大綱要求而研制。提供豐富的實訓模塊，通過對實訓模塊的訓練，使學生熟練掌握測量儀器、裝調工具的使用方法，鍛煉學生設計、裝接、調試、檢修現代電子產品的職業能力。適合各類技工院校、職業院校的《無線電調試工》、《電子設備裝接工》等相關課程的實訓教學。
二、主要技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
3.裝置容量：≤800VA
4.外形尺寸：1600mm×800mm×1800mm
5.安全保護：具有漏電壓、漏電流和過載保護等功能，安全符合國家相關標準
三、產品特點
1.本裝置綜合了電子基礎、單片機、傳感器、高頻電子、數字通信以及無線通信技術等，涉及無線電技術的相關知識和技能；
2.配置專業的偉福51仿真器、AVR仿真器以及ISP燒寫器，并提供完善的實訓例程，方便用戶在線仿真和ISP燒錄等；
3.裝置采用模塊化結構設計，可以根據實訓內容靈活方便的更換實訓模塊，儀表放置采用托盤式，也可以方便的對其進行更換；
4.實訓單元模塊由透明元件盒及PCB板構成，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB板制作而成。導線插孔采用防轉柱引出，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目；
5.根據崗位技能要求，實訓模塊可隨機組合，實訓模塊、儀器配置、配套工具等都做了精心設計，照明燈、電源、模塊搭建區、PVC夾板、儲物柜等配置齊全，組合成開放式實訓平臺，完成學生對認知、安裝、調試、維修等多種技能的實訓；
6.控制屏可提供儀表、電烙鐵、計算機電源，插座采用單相三線和兩線通用接口；模塊電源采用屏蔽線引至模塊搭建區，可大大減小干擾信號且每組電源可獨立控制；照明開關既可在面板上控制，又可在頂部控制，方便操作；PVC夾板位于正前方，用來夾放實訓圖紙，方便使用人員參照圖紙進行搭建及調試。
四、基本配置及功能
1.本裝置由實訓桌、電源控制屏、實訓單元模塊、實訓套件、實訓工具、測量儀器儀表、活動柜和鋁型材電腦桌等組成。
2.實訓裝置基本配置及功能
五、實訓項目
基本實訓項目
1.跑燈調試
2.轉彎燈調試
3.定時器調試
4.計數器調試
5.外部中斷調試
6.查詢式鍵盤調試
7.順序控制調試
8.電子音樂演奏調試
9.LED 16×16點陣顯示調試
10.動態掃描數碼管顯示調試
11.128×64點陣型液晶顯示調試
12.PCF8563實時時鐘/日歷調試
13.MAX813看門狗復位電路的調試
14.LM331電壓/頻率轉換調試
15.PWM脈沖寬度調制調試
16.7279陣列鍵盤顯示調試
17.74LS164串并轉換調試
18.74LS165并串轉換調試
19.TL549 8位AD串行轉換調試
20.TLC5615 10位DA串行轉換調試
21.ADS1100 16位AD轉換調試
22.ADC0832 AD轉換調試
23.ADC0809并行AD轉換調試
24.DAC0832并行DA轉換調試
25.語音芯片ISD1730錄音控制調試
26.語音芯片ISD1730放音控制調試
27.音頻驅動調試
28.繼電器控制電路的設計與調試
29.步進電機控制調試
30.小直流電機閉環調速調試
31.單片機RS232/RS485串行發送接收調試
32.USB2.0通信調試
33.CAN總線通信調試
34.基于DS18B20的智能溫度測量電路的設計與調試
35.基于熱敏電阻的智能溫度測量電路的設計與調試
36.聲光自動控制路燈設計與調試
37.單片機系統中的紅外線通信調試
38.無線遙控發射接收電路的調試
39.晶閘管控制電路的設計與調試
40.傳感器控制電路的設計與調試
41.數控變頻三角波-方波發生器
42.高頻小信號調諧放大器實訓
43.集成選頻放大器實訓
44.三極管變頻實訓
45.二極管的雙平衡混頻器
46.模擬乘法混頻實訓
47.正弦波振蕩器
48.線性寬帶功率放大器實訓
49.模擬鎖相環實訓
50.包絡檢波及同步檢波實訓
51.變?nèi)荻O管調頻實訓
52.模擬乘法器調幅（AM、DSB、SSB）實訓
53.ΔM增量調制編碼實訓
54.FSK移頻鍵控調制實訓
焊接技能實訓項目
55.LED數字鐘的裝配、焊接與調試
56.多路搶答器的裝配、焊接與調試
綜合實訓項目
57.電子稱
58.考勤機
59.紅外測溫儀
60.數字電子鐘
61.環境檢測儀
62.超聲波測距
63.溫度過程控制
64.出租車計價器
65.數據采集系統
66.交通燈控制系統
67.步進電機控制系統
68.數字信號編碼與解碼
69.數字信號調制與解調
70.高頻無線發射系統
71.高頻無線接收系統
72.基于ZigBee物聯網節點信息采集與傳輸
|
|
|
| |
|
|
