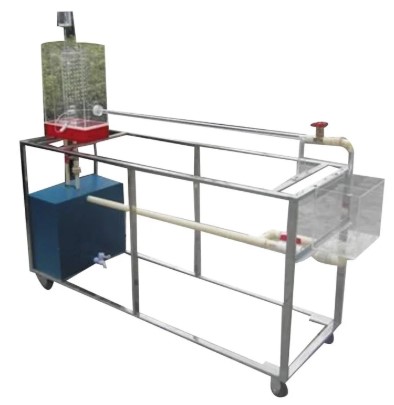

HYWQL-1自循環文丘里流量實驗裝置
一、主要配置：
有機玻璃恒定水箱、水泵、文丘里管、測壓架、移動標尺、蓄水箱、計量水箱、刻度標尺、秒表、玻璃溫度計、連接管道閥門、不銹鋼支架。
二、實驗目的：
1、了解文丘里流量計的原理及其實驗裝置。
2、通過測出的壓差與流量關系曲線，確定文丘里流量計的流量系數μ值。
3、可定量測量管道流量，給出流量系數與Re數的相關性。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、實驗水箱：容積30L，透明有機玻璃制作，并帶有穩壓溢流口。
3、文丘里管：直徑φ20（內徑14）mm，總長1000mm，文丘里流量計喉徑φ6.5mm,有機玻璃制作。
4、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。
5、蓄水箱：500×400×400mm，材質PVC。
6、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。
7、測壓計由2根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1600×500×1700mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
|
