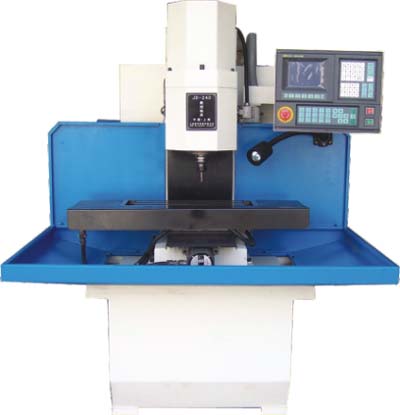

HY-240型 數控銑床(教學/生產兩用型)
特點：
HY-240型 數控銑床合理緊湊的工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，既是工廠小型復雜模具和精密零件的生產加工設備，也是靈巧的數控教學實驗設備，配備可靠的華興系統。
數控加工功能：
三坐標3軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。
數控銑床技術參數：
|
工作臺面積
|
200*500mm2
|
主軸電機功率
|
0.75Kw
|
|
T型槽
|
10*3
|
主軸端面至工作臺的距離
|
70-290mm
|
|
工作臺承重
|
30Kg
|
主軸高轉速
|
6000rpm
|
|
X向行程
|
240mm
|
選用刀具直徑范圍
|
16mm
|
|
Y向行程
|
180mm
|
定位精度
|
±0.02mm
|
|
Z向行程
|
220mm
|
重復定位精度
|
±0.01mm
|
|
X向快速移動速度
|
步進：3m/min
伺服：6m/min
|
數控系統控制軸數
|
3軸
|
|
Y向快速移動速度
|
步進：3m/min
伺服：6m/min
|
機床外形尺寸(長寬高)
|
1320*1400*1560mm3
|
|
Z向快速移動速度
|
步進：3m/min
伺服：6m/min
|
重量
|
500Kg
|
|
數控系統
|
標配為華興。可先配： FANUC、SIEMENS、華中等。
|
|
