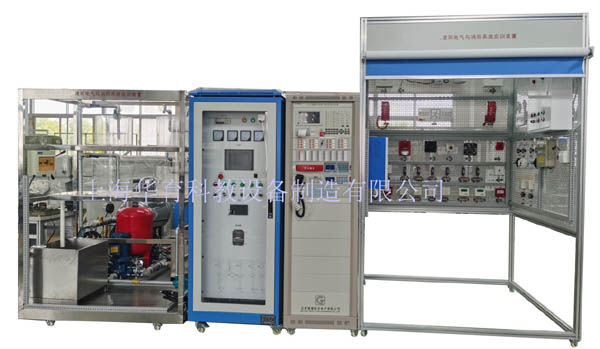

HY-X11建筑電氣及消防系統綜合實訓裝置
一、系統概述
消防聯動控制中心及噴淋滅火系統實訓裝置”依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，氣體探測等演示性實訓項目和消防管理中心，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；氣體探測系統操作管理中心的聯接，同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中生活供水、消防供水等滅火設備的結構和控制原理，了解消防控制中心的聯動操作與設置，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、系統特點
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用產品認證標準設備，穩定型強
5、無負壓供水裝置、壓力開關、無負壓鋼罐、給水泵，壓力傳感器等設備全部通過國家強制性產品認證
三、基本配置及參數
1.模擬噴淋滅火系統配置
模型框架采用噴塑板金+移動腳輪，水箱等主要部件全部使用渡鋅管器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；其中一層采用電磁閥控制模擬火災現場報警，模型系統主要由消防水泵、氣壓罐、高位水泵、壓力開關、模擬噴頭電磁閥、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
消防水泵：數量1臺功率 750W 揚程：20米流量:3.5立方米/小時
高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：20米，0.3MP
電磁閥：數量1臺口徑：DN20mm額定工作電壓24V
2、無負壓供水系統配置（全不銹結構）
模型框架采用噴塑板金+移動腳輪，水箱等部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓生活恒壓供水；
生活水泵：數量2臺功率 750W 揚程：45米流量:2立方米/小時
無鋼罐：采用全不銹器件，具有放水閥、水位傳感、真空抑制器等
3、生活水、消防水、排水系統、配置
模型框架采用不銹制作、配置污水池，污水排水泵、生活用水區，消防演示區。
2、電源控制屏（全噴塑鋼結構）
提供交流電源：三相交流電380V 50Hz，帶有過流保護
3、火災報警控制柜(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4、探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
5、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
6、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
7、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
8、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
9、廣播錄放單元
消防廣播錄放機、廣播吸頂喇叭
10、功放單元
消防定壓功放，背景音源功放
11、消防電話系統
總線電話通訊盤，電話分機，電話模塊等。
12、應急照明疏散控制系統
配置應急照明采用集中控制，輸出36V供電，安全疏散指示，能持續供電90MIN以上
13、卷簾門控制系統
由模擬房間、卷簾門、卷簾門控制柜、火災報警控制器、火災探測器、以及相應的聯動控制系統組成
三、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜5000kVA
4、外形總尺寸約：4500mm×1500mm×2000mm
5、中心控制柜：550*600*750MM
6、安全保護：具有漏電自動保護裝置
四、實訓項目
1.系統結構與設備認識
2.無負壓生活給水原理及認識
3.無負壓生活給水操作實訓
4、無負壓生活給水編程實訓
5.生活水與消防聯動操作實訓
6.生活給與消防聯動編程實訓
7.消防滅火系統仿真軟件安裝與使用
8.消防噴水手自動控制的實訓
9.消防滅火系統與消防報警系統聯動
10.消防防排煙系統編程的設置
11.消防應急照明系統聯動編程
12.消防探測器的使用與編碼
13.消防卷簾門聯動控制編程實訓
14.廣播主機的操作，火警狀態下緊急廣播的切換操作；
15.單點廣播，廣播話筒的操作，系統功能設置；
16.背景音樂下的火警緊急廣播切換
17.無人執勤時應廣播的自動切換設置
18.與消防報警系統的互聯操作，線路故障的判斷與處理
19.火警通訊主機的操作，系統功能設置
20.主機與電話分機的通訊操作，分機電話的操作
21.系統原理桔構與管網設計
22.報警點的設置功能
23.與消防廣播系統的聯網編程功能
24.消防點的網絡構架與網絡協議功能
25.消防系統各子系統的網絡平臺構建功能
|
