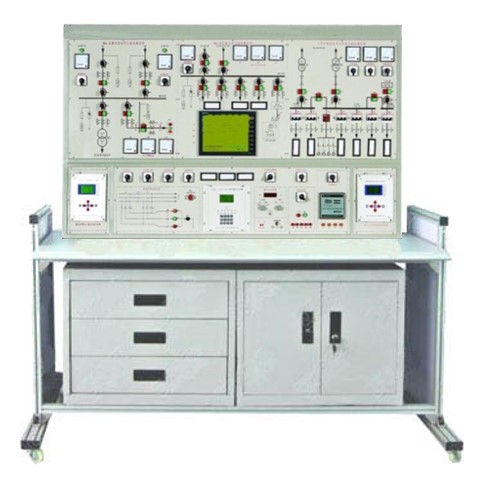

HYGD-01A供配電技術實驗裝置
一、概 述
供配電技術實驗裝置是針對國內高等院校電氣自動化專業及相關專業的《供配電技術》、《工廠供電》等課程實驗教學而設計的，它結合了工廠供配電技術的工業現狀及發展趨勢，采用微機型自動無功補償裝置和微機備自投裝置等新一代的供配電自動裝置，并體現了PLC在供配電行業的應用。裝置實驗內容豐富、結構緊湊，在一個實驗平臺上能夠完成供配電系統繼電保護、二次回路，自動裝置、倒閘操作等多方面的實驗內容。
二、技術性能
輸入電壓：三相五線制380V±10% 50Hz
工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
裝置容量：＜6kVA
三、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
四、實驗項目
典型電流繼電器的特性實驗
典型電壓繼電器的特性實驗
典型時間繼電器的特性實驗
典型中間繼電器的特性實驗
信號繼電器的特性實驗
斷路器的控制和信號回路實驗
6～35kV系統的絕緣監視裝置電路實驗
6～10kV線路過電流保護實驗
兩段式線路過電流保護實驗
供配電系統一次重合閘實驗
線路過電流保護與自動重合閘綜合實驗
線路過電流保護與自動重合閘后加速綜合實驗
供配電所送電和停電操作實驗
一路進線供電轉兩路供電的倒閘操作
分段單母運行狀態切換的倒閘操作
母線從運行狀態轉檢修的倒閘操作
母線從檢修狀態轉運行的倒閘操作
變壓器從運行狀態轉檢修的倒閘操作
變壓器從檢修狀轉運行的倒閘操作
變壓器從運行狀態轉冷備用的倒閘操作
變壓器從運行狀態轉熱備用的倒閘操作
變壓器從冷備用狀態轉運行的倒閘操作
變壓器從熱備用狀態轉運行的倒閘操作
微機備自投實驗（明備用，暗備用）
電力變壓器的有載調壓實驗
手動功率因數補償實驗
自動功率因數補償實驗
|
